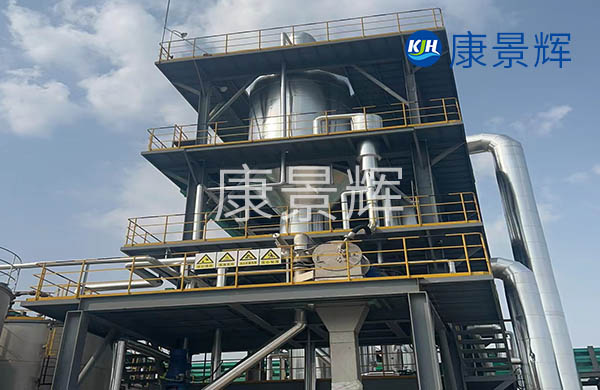

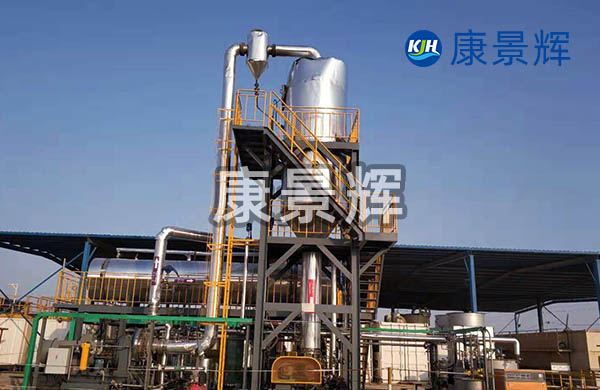

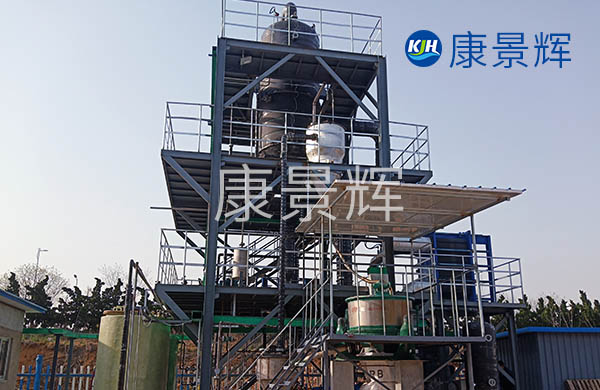

5t/h雜鹽單效蒸發結晶系統是一種用于高鹽廢水中雜鹽母液末端濃縮與固化的核心設備，適用于含鹽量≥18%、含大量有機物、COD高、結晶性能差的雜鹽母液處理，常見于化工、制藥、煤化工等廢水零排放項目的末端工藝。

一、雜鹽單效蒸發結晶系統系統構成與工藝流程

1.單效蒸發器：采用外加熱強制循環蒸發，蒸發溫度60~110℃，將母液濃縮至近飽和，析出雜鹽晶體。

2.稠厚器：晶漿增稠，提高離心分離效率。

3.離心機：固液分離，得到含水率≤5%的雜鹽固體。

4.母液循環系統：離心母液回流至蒸發器循環處理，減少外排量。

5.冷凝系統：二次蒸汽經冷凝器冷凝回收，可用于預熱進水，節能降耗。

6.干化系統（可選）：若母液無法繼續循環，可接滾筒干燥機或耙式干化機，實現母液干化。

二、雜鹽單效蒸發結晶系統系統技術參數

1.處理能力：5t/h（以進料量計）

2.蒸發量：約4.2~4.5t/h（視含鹽量而定）

3.蒸汽耗量：1.1~1.3t蒸汽/t水（單效）

4.出鹽含水率：≤5%（離心后）

5.操作溫度：60~110℃（可調）

6.材質選擇：與物料接觸部分選用2205雙相鋼、316L或鈦材，防腐耐氯離子腐蝕。

三、雜鹽單效蒸發結晶系統系統適用場景

1.高鹽廢水零排放項目的雜鹽母液末端處理；

2.三效/四效蒸發結晶系統后的母液減量化與固化；

3.含高COD、高粘度、結晶性能差的雜鹽母液；

4.不能回用、需作為危廢處置的雜鹽濃縮液。

四、雜鹽單效蒸發結晶系統系統優勢與注意事項

1.工藝簡單，運行穩定：?jiǎn)涡到y(tǒng)控制點少，適合末端母液波動大、成分復雜的工況。

2.適應性強：可處理高沸點升高、易結垢、易堵塞的雜鹽母液。

3.設備投資低：相比MVR或多效系統，初投資低，維護簡單。

五、雜鹽單效蒸發結晶系統系統注意事項與建議

1.結垢與堵塞風險高：建議配備在線清洗系統（CIP）及稠厚+離心組合出鹽。

2.母液需定期外排：設置母液儲存罐與外排干化系統，避免有機物富集。

3.蒸汽消耗高：若蒸汽成本高，可考慮后續升級為MVR蒸發系統。

六、雜鹽單效蒸發結晶系統系統典型案例參考

1.內蒙古某煤化工項目：四效蒸發結晶后母液進入單效雜鹽蒸發器，最終雜鹽含水率≤5%，母液干化后噸袋打包外運。

2.河南某項目：?jiǎn)涡д舭l(fā)+滾筒干燥機協同處理雜鹽母液，實現母液干化，結晶鹽含水率控制在5%以?xún)?nèi)。

如需進一步設計選型（如蒸汽耗量核算、材質選擇、控制系統配置等），請?zhí)峁┚唧w進水水質（含鹽量、COD、氯離子、硫酸根等），我可為你做更詳細的技術方案。
